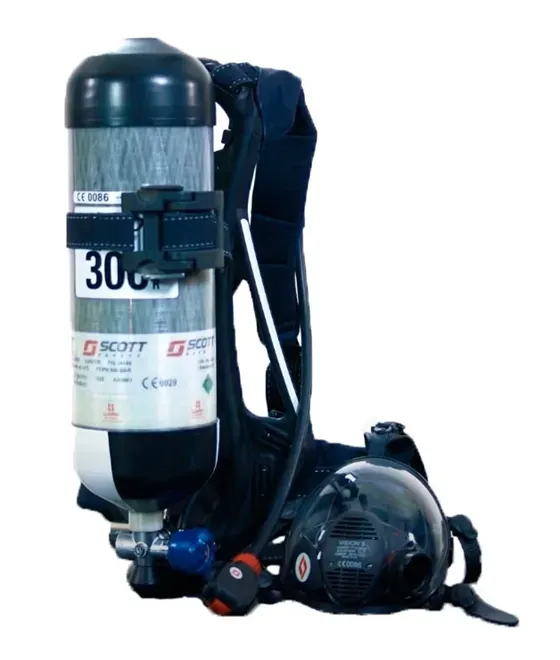

Conjunto Autonomo de Ar Comprimido Pressão Positiva Scott Safety Propak Sigma 3M com Cilindro de 45 Minutos HB004594063 CA 41350

Conjunto Autonomo de Ar Comprimido Pressão Positiva Scott Safety Propak Sigma 3M com Cilindro de 45 Minutos HB004594063 CA 41350

Descrição:

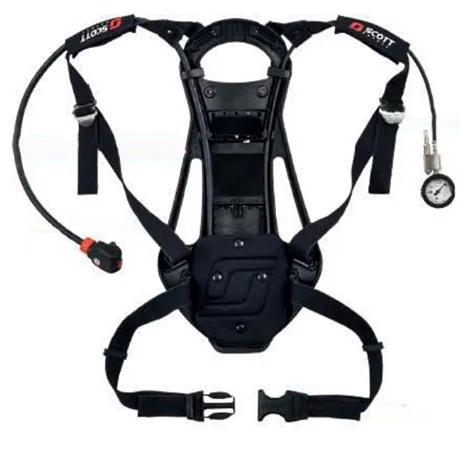

O ProPak-SIGMA da 3M Scott Safety é um equipamento autônomo de proteção respiratória de circuito aberto. O EPR consiste em um costado e tirantes de ajuste e um sistema pneumático composto por: conector do cilindro (rosca ou engate rápido), redutor de pressão, manômetro, alarme de final de serviço (apito) e válvula de demanda. O ProPak-SIGMA pode ser utilizado com cilindros de diferentes pressões e volumes. Existe também uma série de configurações opcionais, incluindo saída carona, linha de ar, capuz de resgate, sistema de comunicação e sensor de movimento. O ProPak-SIGMA pode ser usado com cilindros de fibra de carbono ou aço leve e com as máscaras Vision 3 ou Promask. CARACTERÍSTICAS: • Aprovação EN137:2006 Tipo 2, décima emenda do MED (homologação para ser usada no mercado naval) e Certificado de Aprovação (CA 41.350). • Costado rígido e robusto. • Material refletivo para maior visibilidade. • Sistema pneumático de alto desempenho. • Manutenção e higienização simplificados.

Aplicações:

O ProPak-SIGMA foi projetado como um equipamento autônomo de proteção respiratória para combate a incêndios, podendo ser utilizado também em qualquer atmosfera IPVS (Imediatamente Perigoso Para a Vida ou a Saúde).

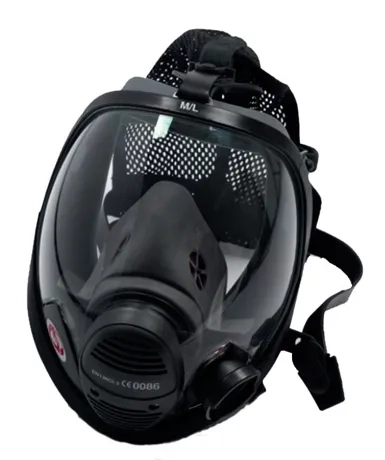

Máscara Facial de Pressão Positiva 3M™ Scott™ Vision 3 Tamanho M HB004581060

Descrição:

A peça facial Vision 3 da Scott está disponível em 4 tamanhos, ajustando-se a diversos tipos e  formatos de rosto. Consiste em uma máscara facial completa de pressão positiva, com corpo fabricado em borracha de silicone líquido através da tecnologia Reflex e uma mascarilha em elastômero termoplástico. O visor angular é fabricado em policarbonato,  resistente a abrasão e impacto , com um revestimento retardante a chamas e proporciona uma excelente visão panorâmica. O visor é fixado no corpo da peça facial através de dois grampos em forma de U. A peça facial permite o uso com suporte para lentes corretivas sem comprometer a vedação facial. A Vision 3 está disponível com aranha de cabeça fabricada em neoprene com 5 pontos de ajuste, Kevlar TM ou Poliéster com 2 pontos de ajuste ou sistema de fixação para o capacete Gallet F1.

A entrada tipo baioneta para encaixe da válvula de demanda está montado no lado esquerdo da peça facial. Adaptadores para o acoplamento rápido de dispositivos de comunicação estão disponível para o lado direito

Um diafragma de voz está montado na parte frontal para proporcionar a transmissão de voz livre.
Uma válvula de exalação de baixa resistência permite a respiração normal, sem esforço adicional. A peça facial foi projetada com vias de inalação e exalação separadas para minimizar o risco de contaminação do regulador de segundo estágio.

Aplicações:

A Vision 3 foi especificamente projetada para utilização com Equipamentos Autônomos de

Proteção Respiratória (Propak, ACS e Contour) ou Equipamentos de Adução de Ar (Flite) da Scott. Em conjunto com estes equipamentos a Vision 3 oferece proteção respiratória em ambientes IPVS (Imediatamente Perigoso Para a Vida ou a Saúde).

Observações:

Máscaras faciais de pressão positiva com uma máscara externa de borracha de silicone líquido com vedação reflexa e uma máscara uri-nasal interna de TPE
Projetado para uso com toda a linha de respiradores 3M™ Scott™
Viseira de policarbonato multicurvatura oferece excelente visão panorâmica
A viseira de máscara facial de curva única oferece excelente visão geral e é feita de material de policarbonato resistente a impactos e arranhões com um revestimento retardador de chama.
A máscara permite que o usuário use armações de óculos integradas sem comprometer a vedação da máscara.

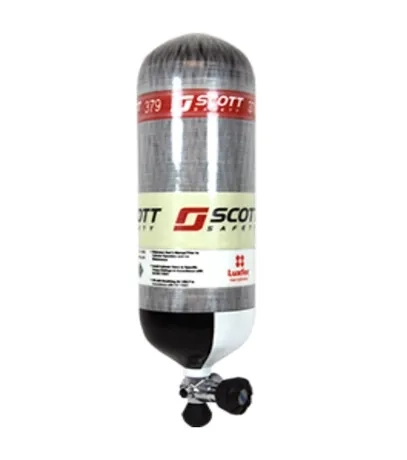

Cilindros de Carbono 3M™ Scott™ 45 Minutos 4500psi B5005319038

Descrição:

Os cilindros de carbono são construídos de acordo com as especificações DOT e TC. *Somente cilindros DOT 30 anos
A faixa luminescente proporciona maior visibilidade.
Testes hidrostáticos serão realizados a cada cinco anos.
O Cilindro de Carbono 3M™ Scott™ para usuários de SCBA possui um cilindro composto leve que consiste em um invólucro interno de liga de alumínio com uma cobertura geral de fibra de carbono, fibra de vidro e resina epóxi.
Pressão de trabalho de 4500 psig e classificada para duração de 45 minutos com base nas taxas de respiração do NIOSH.

Especificações:

Cor da SuperfícieTransparente
MarcaScott™
MateriaisEnvolto em Fibra de Carbono
